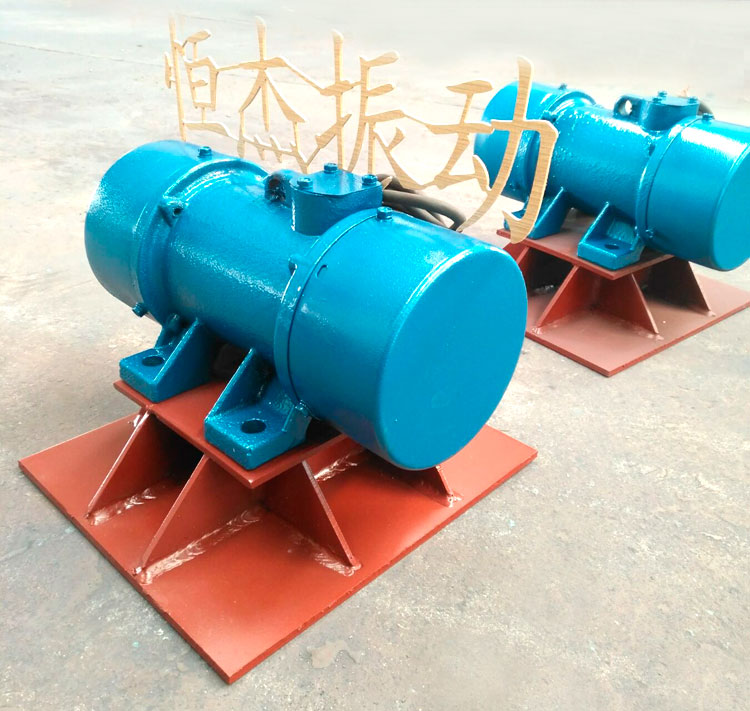

ZFB型防闭塞装置
1、用途及特点
ZFB系列仓壁振动器是一种直接安装在料仓下部的新型振动破拱设备。该机体体积小,重量轻,结构简单,使用方便,是取代电磁式、附着式防闭塞装置的理想产品。
2、工作原理及结构特点
ZFB系列仓壁振动器是利用新型振动电机高速旋转产生的离心作用,使该机高频振动,从而减少物料与仓壁的摩擦及料仓物料间相对稳定性,从而使物料顺利从仓口排出。
图(1)
3、安装与调试、使用与维护

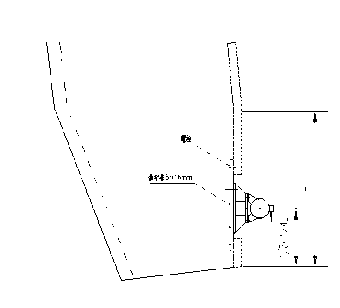

a、仓壁振动器一般安装在料仓下部沿仓高1/4处。(图1)
b、若非钢制料仓或有加强筋不易振动的料仓,应在仓内铺设振动板,将仓壁振动器焊接在振动板上,并一起紧固在料仓上,振动电机的底部螺栓紧固,每个螺母下弹垫,振动电机运转初期,由于螺母、螺栓、底座平面间的磨合,会减少紧固力,出现小的松动,故运转初期应将电机的底脚螺栓多次拧紧,开始时每天紧固,两周后每周检查紧固。
c、(1)、振动电机应安装在振动机械上。
(2)、按激振力的调整要求调整好激振力。
(3)、正确接通电源,检查接地。观察电机转向是否与要求相符,否则换接线相序可改变转向。
(4)、振动电机运转中发现有不正常的响声应停机检查,不得投入运行。
(5)、电机累积运行100小时内为初运行时期,在此期间,应注意对电机工作情况,同时每班应对底脚螺栓紧固。
(6)、电机工作电流不能过铭牌额定值,电控系统应有保护装置。
d、(1)、振动电机的使用环境应保持干燥,电机表面保持清洁。
(2)、当电机热保护及短路保护连续发生动作时,应查明故障来自电机,还是超负荷或保护装置设定值太低,方可投入运行。
(3)、应使振动电机在运行过程中有良好的润滑,一般振动电机在运行1600小时左右,即应补充或换润滑脂,运行中发现轴承过热或润滑脂变质时,应提前换润滑脂,换润滑脂时,应先清洗旧的润滑脂,并用汽油洗净轴承及轴承盖的油槽,然后将二硫化钼2#润滑脂填充轴承内外圈之间空腔的1/2(对2)或2/3(对4、6、8)。
(4)、当2电机累积运行时间过5000小时,4、6、8电机累积运行时间过10000小时后,应对轴承进行检查。如已损坏,应换旧轴承。
(5)、电机停放半年或较长时间后,使用前应测量定子线圈缘电阻,用500V兆欧表测量时,绝缘电阻应大于1兆欧。
(6)、用户应熟悉本说明书后,方可使用本产品。
技术参数
型号
|
电压
V
|
功率
kw
|
适合仓闭厚
mm
|
仓锥部容量
m3
|
激振力
Kg
|
振频
HZ
|
振幅
mm
|
ZFB-3
|
380
|
0.09
|
2-3
|
0.5
|
100
|
50
|
1.5
|
ZFB-4
|
0.18
|
3-4
|
1
|
200
|
1.5
|
ZFB-5
|
0.25
|
4-5
|
3
|
300
|
2
|
ZFB-6
|
0.4
|
5-6
|
10
|
500
|
2
|
ZFB-8
|
0.55
|
6-8
|
15
|
800
|
3
|
ZFB-9
|
0.75
|
8-10
|
20
|
1000
|
4
|
ZFB-12
|
11
|
9-12
|
50
|
2000
|
4
|
ZFB-15
|
1.5
|
10-13
|
50
|
2000
|
4
|
ZFB-20
|
2.2
|
13-25
|
150
|
3000
|
5
|
ZFB-30
|
3.7
|
25-40
|
200
|
5000
|
5
|

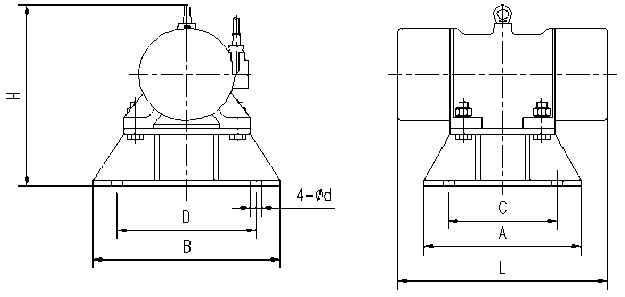

外部尺寸
型号
|
ZFB-3
|
ZFB-4
|
ZFB-5
|
ZFB-6
|
ZFB-8
|
ZFB-9
|
ZFB-12
|
ZFB-15
|
ZFB-20
|
ZFB-30
|
L
|
235
|
240
|
270
|
280
|
345
|
348
|
500
|
510
|
520
|
560
|
A
|
236
|
236
|
250
|
260
|
305
|
310
|
360
|
360
|
440
|
400
|
B
|
280
|
280
|
300
|
210
|
350
|
360
|
410
|
420
|
460
|
520
|
H
|
235
|
235
|
220
|
255
|
275
|
285
|
330
|
330
|
370
|
440
|
C
|
206
|
206
|
220
|
230
|
265
|
270
|
310
|
310
|
380
|
340
|
D
|
250
|
250
|
270
|
280
|
310
|
320
|
360
|
360
|
400
|
440
|
φ
|
10
|
10
|
14
|
14
|
18
|
20
|
22
|
22
|
34
|
34
|
