GD系列惯性振动给料斗
一、用途
GD系列惯性振动给料斗,采用振动电机作为料斗振动源,兼有破拱、给料、关闭三种功能。应用于煤炭、电力、机械、化工、建材、冶金、矿山、轻工、食品、粮食、交通运输等部门的散体物料料仓破拱给料、关闭等作业。
二、特点
1.兼有破拱、给料作用,破拱助流能力强;给料松散、连续、均匀、准确;
2.结构简单,重量轻,安装操作简便,耗电少,隔振好,噪音低,维修方便。
3.给料量可调,易于集中控制,排料过程中无物料粒度偏析,并有混合作用。
4.密封性好,实现全封闭给料,不用局部除尘。

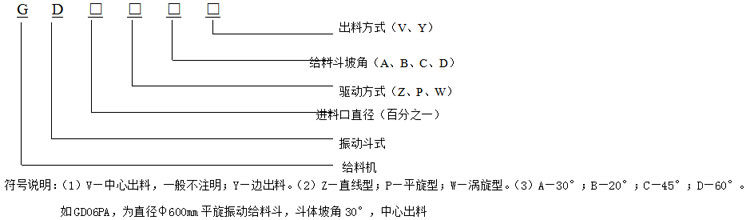

三、型号说明

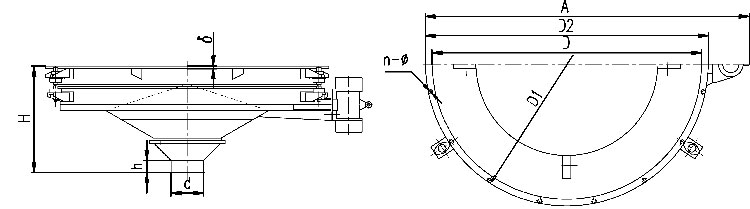

四、主要参数
四、
型 号
|
直径
mm
|
生产率
t/h
|
适用料仓
直径
mm
|
适用料仓容量
m3
|
电机
功率
kW
|
振动
次数
次/分
|
额定电压
V
|
重量
t
|
GD04PA
|
400
|
20-30
|
500-900
|
1-6
|
0.18
|
1450
|
380
|
0.12
|
GD06PA
|
600
|
30-40
|
900-1200
|
5-15
|
0.25
|
1450
|
380
|
0.15
|
GD09PA
|
900
|
30-60
|
1000-1800
|
7-40
|
0.55
|
1450
|
380
|
0.35
|
GD10PA
|
1000
|
40-80
|
1500-2000
|
10-50
|
0.7
|
960
|
380
|
0.38
|
GD12PA
|
1200
|
40-80
|
1800-2400
|
30-60
|
1.1
|
960
|
380
|
0.52
|
GD15PA
|
1500
|
40-80
|
2250-3000
|
50-100
|
1×1.5
|
960
|
380
|
0.67
|
GD18PA
|
1800
|
60-120
|
2600-3600
|
60-140
|
1×1.5
|
960
|
380
|
0.86
|
GD20PA
|
2000
|
80-150
|
3000-4000
|
80-160
|
2×1.1
|
960
|
380
|
1.10
|
GD25PA
|
2500
|
80-150
|
3600-5000
|
100-200
|
2×1.5
|
960
|
380
|
1.65
|
GD28PA
|
2800
|
100-250
|
3600-6200
|
100-350
|
2×3.0
|
960
|
380
|
2.85
|
GD30PA
|
3000
|
100-250
|
3600-7000
|
100-400
|
2×3.0
|
960
|
380
|
3.42
|
GD36PA
|
3600
|
150-300
|
4000-8000
|
100-600
|
2×3.7
|
960
|
380
|
5.56
|
型 号
|
Dφ
|
D1φ
|
D2φ
|
dφ
|
A
|
h
|
H
|
n-Φ
|
外型尺寸
A×D2×H
|
GD04PA
|
400
|
450
|
490
|
100
|
806
|
30
|
331
|
10-φ13
|
806×490×331
|
GD06PA
|
600
|
640
|
680
|
180
|
1068
|
60
|
424
|
12-φ13
|
1068×680×430
|
GD09PA
|
900
|
970
|
1030
|
200
|
1427
|
60
|
575
|
12-φ18
|
1427×1140×575
|
GD10PA
|
1000
|
1070
|
1130
|
200
|
1663
|
60
|
600
|
12-φ18
|
1663×1130×600
|
GD12PA
|
1200
|
1290
|
1350
|
200
|
1890
|
60
|
620
|
16-φ20
|
1690×1350×620
|
GD15PA
|
1500
|
1590
|
1670
|
300
|
2040
|
60
|
815
|
18-φ22
|
2040×1670×815
|
GD18PA
|
1800
|
1900
|
1970
|
300
|
2460
|
60
|
980
|
24-φ22
|
2580×1970×980
|
GD20PA
|
2000
|
2090
|
2170
|
300
|
2820
|
60
|
1000
|
24-φ22
|
2820×2170×1000
|
GD25PA
|
2500
|
2590
|
2670
|
300
|
3430
|
65
|
1200
|
30-φ22
|
3430×2650×1200
|
GD28PA
|
2800
|
2890
|
2970
|
350
|
3930
|
65
|
1280
|
36-φ22
|
3930×3970×1280
|
GD30PA
|
3000
|
3090
|
3170
|
350
|
4052
|
65
|
1780
|
36-φ22
|
4052×3170×1780
|
GD36PA
|
3600
|
3710
|
3770
|
400
|
4810
|
65
|
2100
|
36-φ26
|
4810×3770×2100
|
五、惯性振动给料斗的控制
如果振动给料斗上配有两台振动电机,则两台振动电机的旋转方向要相同。
惯性振动给料斗的控制采用反接制动电气控制箱。该控制箱可使振动给料斗在短时间内停机,使给料斗通过共振区,以保护给料斗的易损件及密封圈。
如在给料过程中需无级调节给料量,可配用惯性电机变频调速器,调节惯性电机的转速,从而调节振动力,达到调节给料量的目的。
六、料仓减压锥的配制
该产品在设计计算中已考虑了仓压,但建议在料仓内物料大于2m时,在料仓内安装料仓减压锥,以使振动给料斗稳定地工作,使其给料精度趋准确。料仓减压锥应焊接在料仓内,并保持平稳。

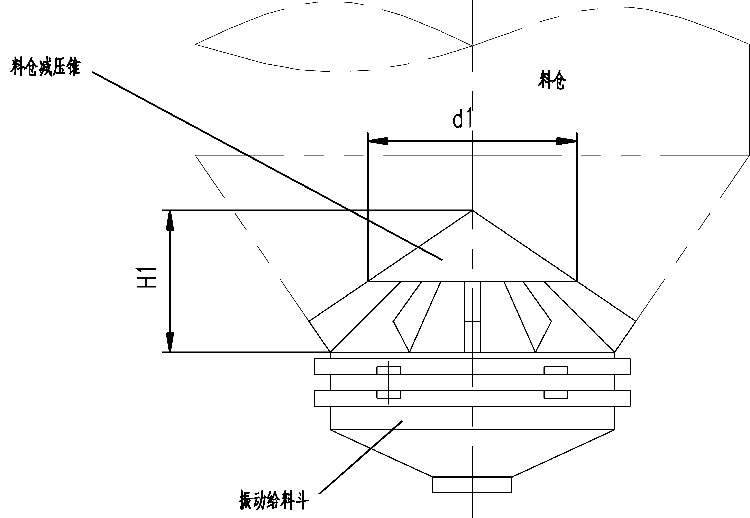

料仓减压锥安装图,安装尺寸如下:
型 号
|
GD10PA
|
GD12PA
|
GD15PA
|
GD20PA
|
GD25PA
|
d1
|
700
|
850
|
1000
|
1400
|
1700
|
H1
|
650
|
780
|
900
|
1200
|
1450
|
