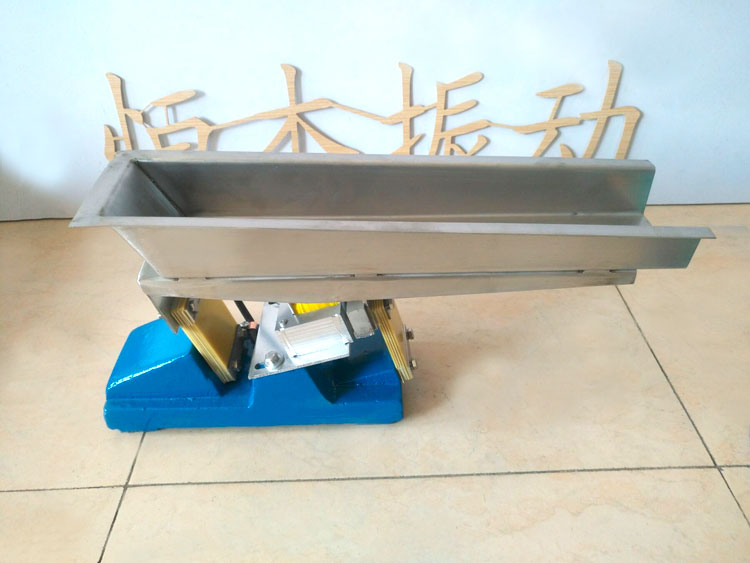

GZV系列微型电磁振动给料机
微型电磁振动给料机应用于轻工、化工、粮食加工、商业等行业,用于粉状、颗粒状物料的给料、配料及定量自动包装等生产流程中,并可实现集中控制和自动控制。与其它形式给料机相比,具有体积小、重量轻、结构简单、可无级调节给料量等特点。该机配套控制箱可实现手动、自动调节,可使其不受电源电压波动的影响,增加给料精度。微型给料机为座式结构,工作时放置在工作台上就行。另可在给料槽内增加一~二层筛网,成为小型振动筛分设备。
一、设备选型
1.主机选型
类型
|
生产率计算容重(t/m3)
|
用途
|
GZV 敞开型
|
1.6
|
无要求的物料给料
|
GZVF封闭型
|
1.6
|
粉尘较大及挥发性物料给料
|
2参数
型 号
|
生产率
t/h
|
双振幅
mm
|
振动次数次/分
|
额定电压
V
|
额定电流
A
|
有功功率
W
|
重量
kg
|
GZV0.5
|
0.05
|
1.5
|
3000
|
AC220
|
0.06
|
3.5
|
5
|
GZV1
|
0.1
|
0.08
|
5
|
4.5
|
GZV1F
|
5.5
|
GZV2
|
0.5
|
0.12
|
8
|
7
|
GZV2F
|
8
|
GZV3
|
1
|
0.15
|
20
|
12
|
GZV3F
|
14
|
GZV4
|
2
|
0.2
|
25
|
18
|
GZV4F
|
21
|
GZV5
|
4
|
0.25
|
30
|
27
|
GZV5F
|
30
|
GZV6
|
6
|
0.3
|
50
|
45
|
注:如输送微粉状物料则输送能力会有所下降,选型时可适当放宽槽宽或选较大型号的给料机。
3.外形尺寸:

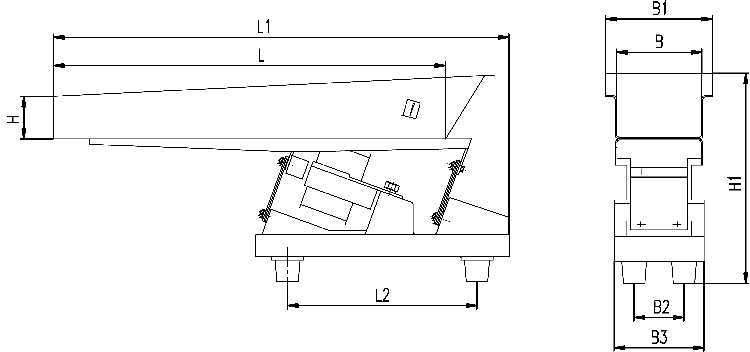

图1 敞开型外型及尺寸
型号
|
B
|
B1
|
B2
|
B3
|
L
|
L1
|
L2
|
H
|
H1
|
GZV0.5
|
30
|
50
|
50
|
76
|
200
|
285
|
95
|
20
|
160
|
GZV1
|
40
|
60
|
50
|
80
|
200
|
273
|
95
|
20
|
162
|
GZV2
|
60
|
80
|
50
|
80
|
300
|
374
|
100
|
30
|
184
|
GZV3
|
80
|
110
|
60
|
106
|
400
|
480
|
224
|
40
|
222
|
GZV4
|
100
|
130
|
70
|
120
|
500
|
568
|
310
|
50
|
250
|
GZV5
|
120
|
150
|
70
|
120
|
550
|
630
|
310
|
60
|
290
|
GZV6
|
200
|
240
|
120
|
180
|
600
|
760
|
400
|
70
|
300
|

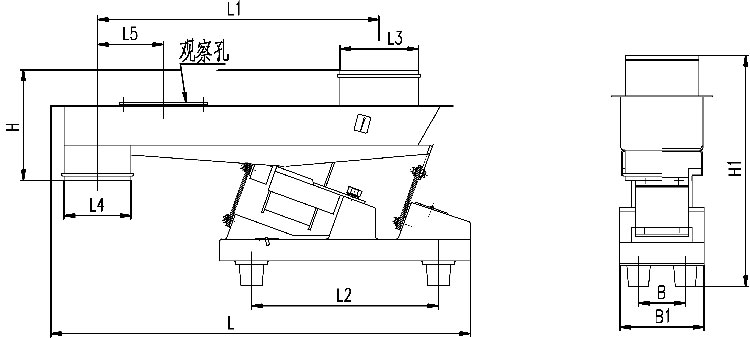

图2 封闭型外型及尺寸
四、主要安装尺寸
型号
|
B
|
B1
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
H
|
H1
|
GZV1F
|
50
|
80
|
280
|
170
|
92
|
Φ35
|
Φ35
|
30
|
75
|
185
|
GZV2F
|
50
|
80
|
365
|
230
|
95
|
Φ60
|
Φ40
|
40
|
105
|
190
|
GZV3F
|
60
|
106
|
485
|
320
|
224
|
Φ85
|
Φ85
|
75
|
125
|
260
|
GZV4F
|
70
|
120
|
560
|
415
|
310
|
Φ95
|
Φ95
|
95
|
155
|
275
|
GZV5F
|
70
|
120
|
660
|
475
|
310
|
Φ110
|
Φ110
|
110
|
185
|
298
|
二、工艺布置

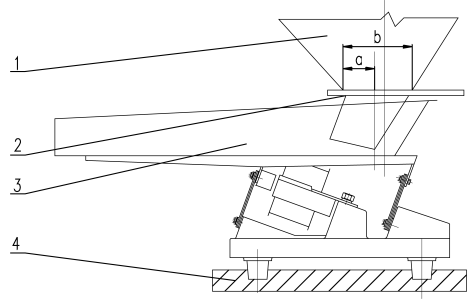

电磁振动给料机的振幅和给料量受料仓仓压影响较大,设计料仓时应尽量减少仓压,使溜咀后侧板承受仓压,并设置斜溜沮及下料闸门。如图,一般a=1/4b。溜咀四周应与给料槽留有间隙,一般5~10mm,以免产生噪音及影响振动。
1、料仓 2、闸门 3、给料机 4、底座
